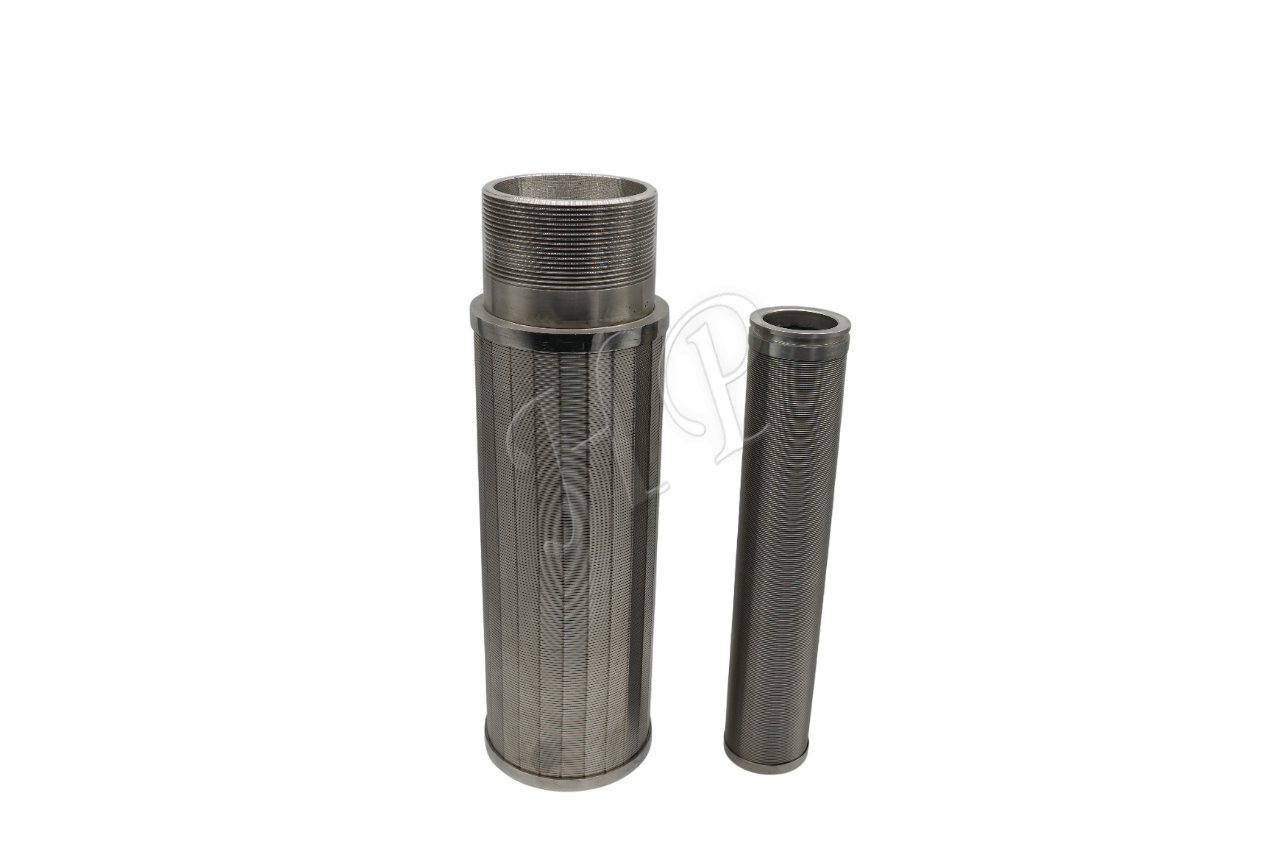

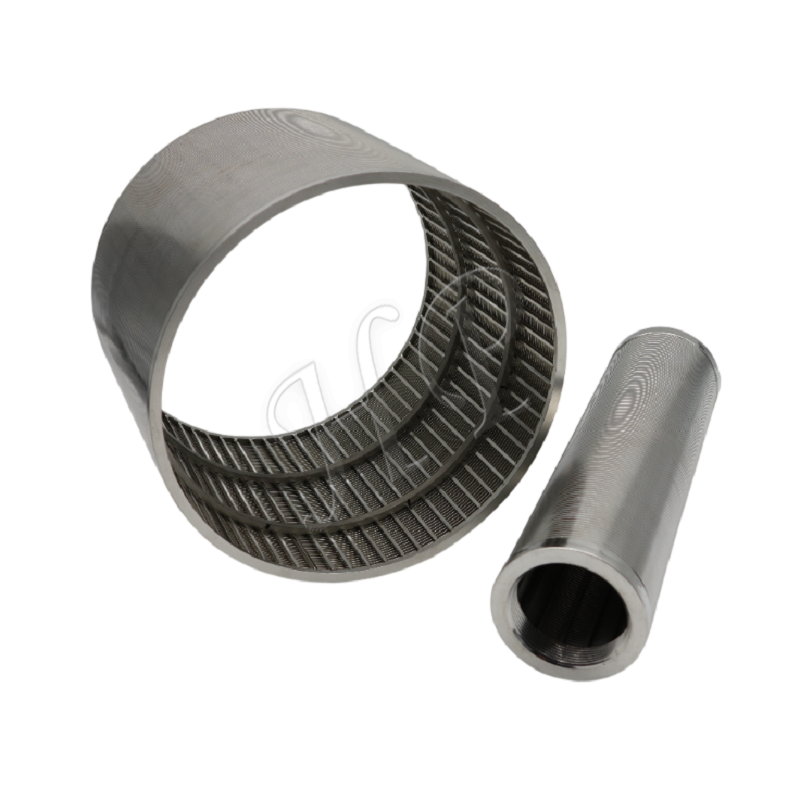

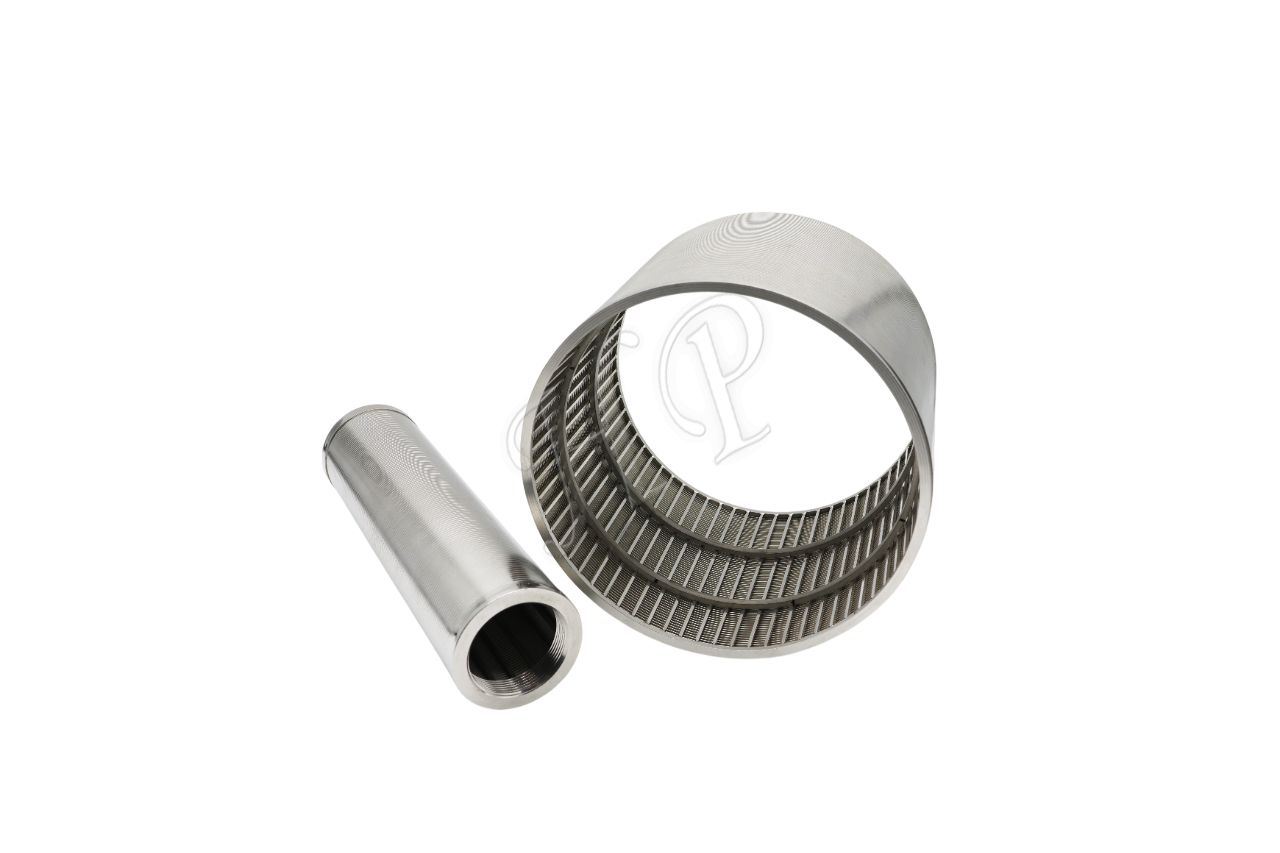

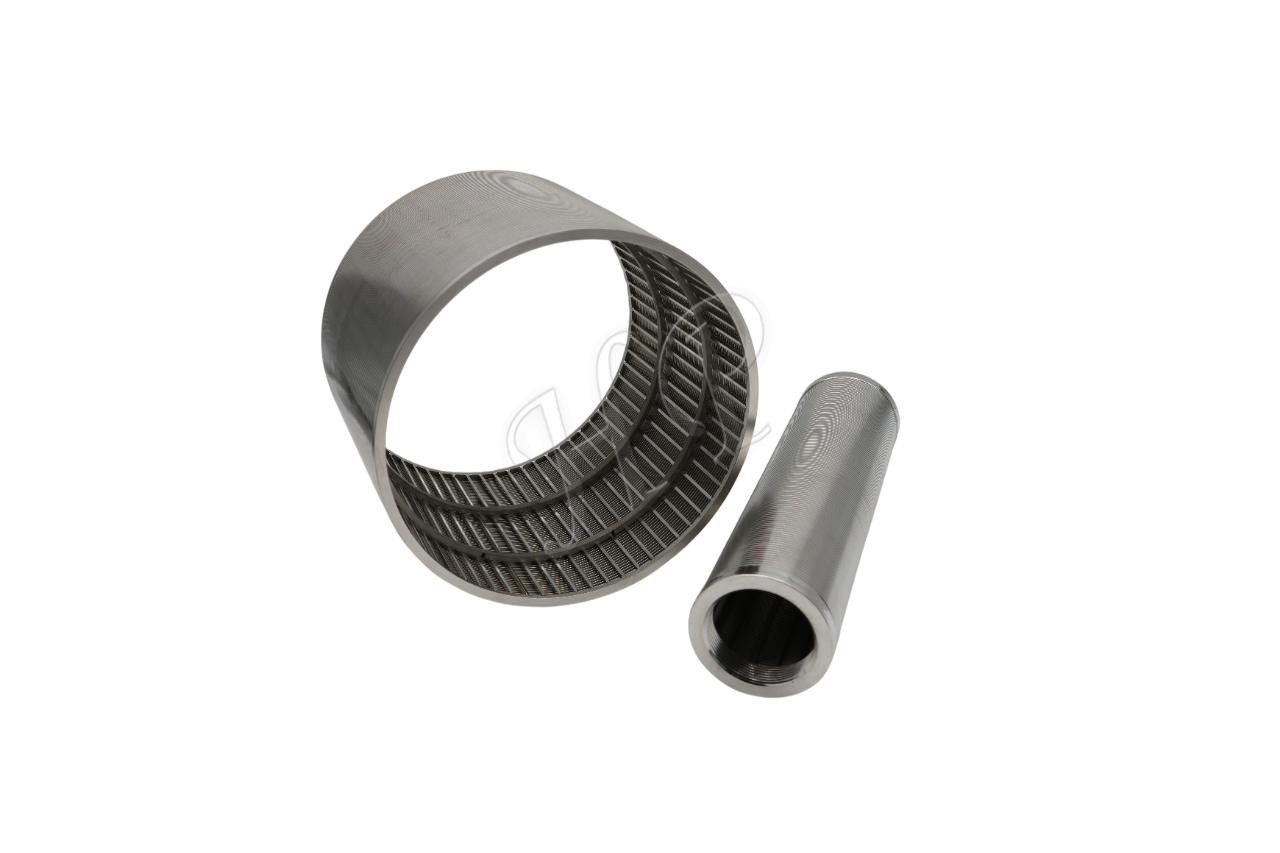

约翰逊筛管，又称楔形丝筛管、绕丝筛管，是一种采用V 型（楔形 / 梯形）金属丝与支撑筋精密焊接而成的高精度过滤元件，核心优势为缝隙精准、不易堵塞、强度高、耐腐蚀，广泛用于石油、水处理、化工、食品饮料等领域的固液 / 固气分离。
一、基本结构与原理

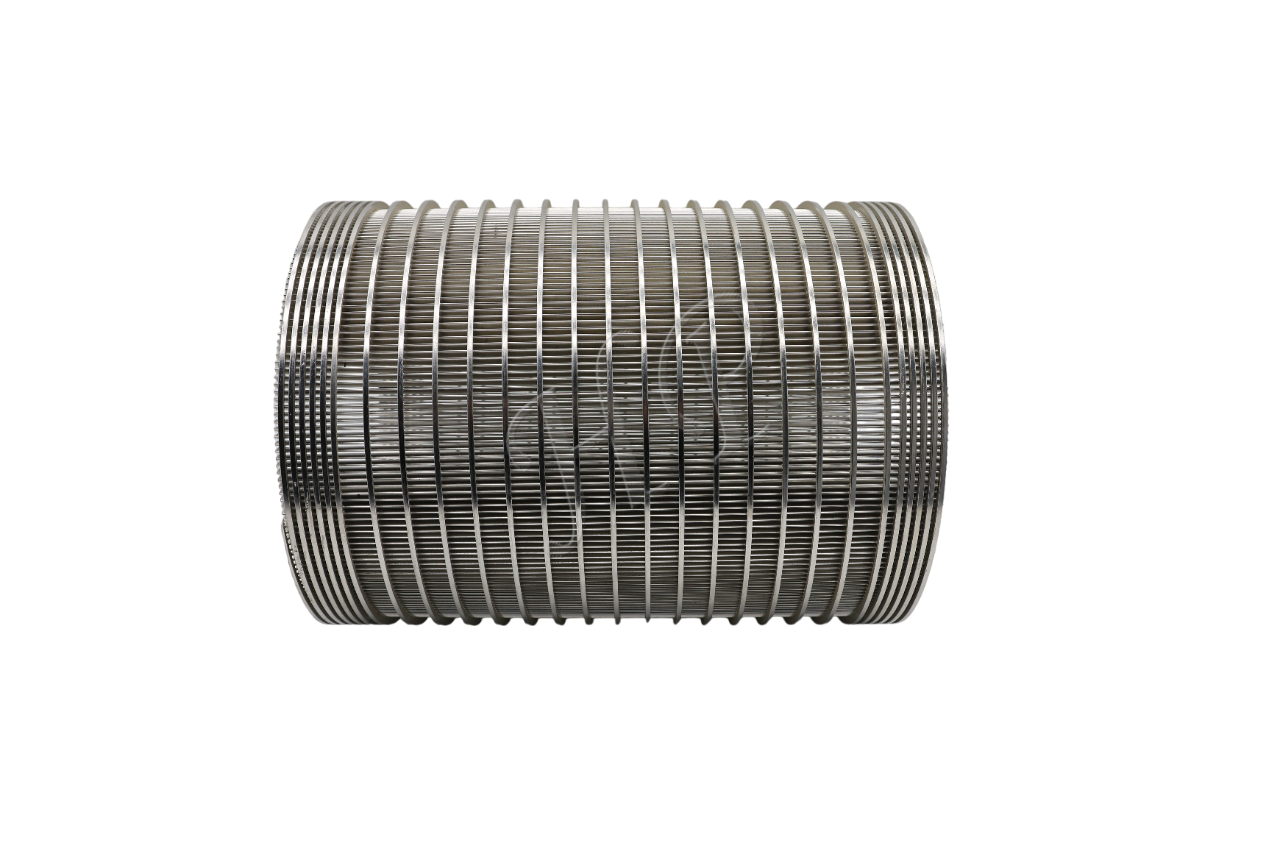

核心组成
筛丝（表层丝）：采用 “梯形 / 楔形（V 型）”不锈钢丝，螺旋缠绕。
支撑筋（骨架）：纵向排列的圆丝或梯形丝，起支撑加固作用。
焊接工艺：筛丝与支撑筋的每个接触点均通过电阻焊熔接，形成全焊式整体结构。
工作原理
流体（液体 / 气体）从V 型缝隙通过，固体颗粒被拦截在筛管外部（表层过滤）。
V 型缝隙外窄内宽，颗粒仅两点接触，不易卡堵、易反冲洗再生。
二、核心性能特点
v型线，
无插头 无移动部件，
安装简单 维护成本低，
经济适用，寿命长
三、主要技术参数（定制化）
材质：304、304L、316、316L、2205 双相钢、哈氏合金、低碳钢。
外径：19mm ~ 2000mm
长度：高达6m

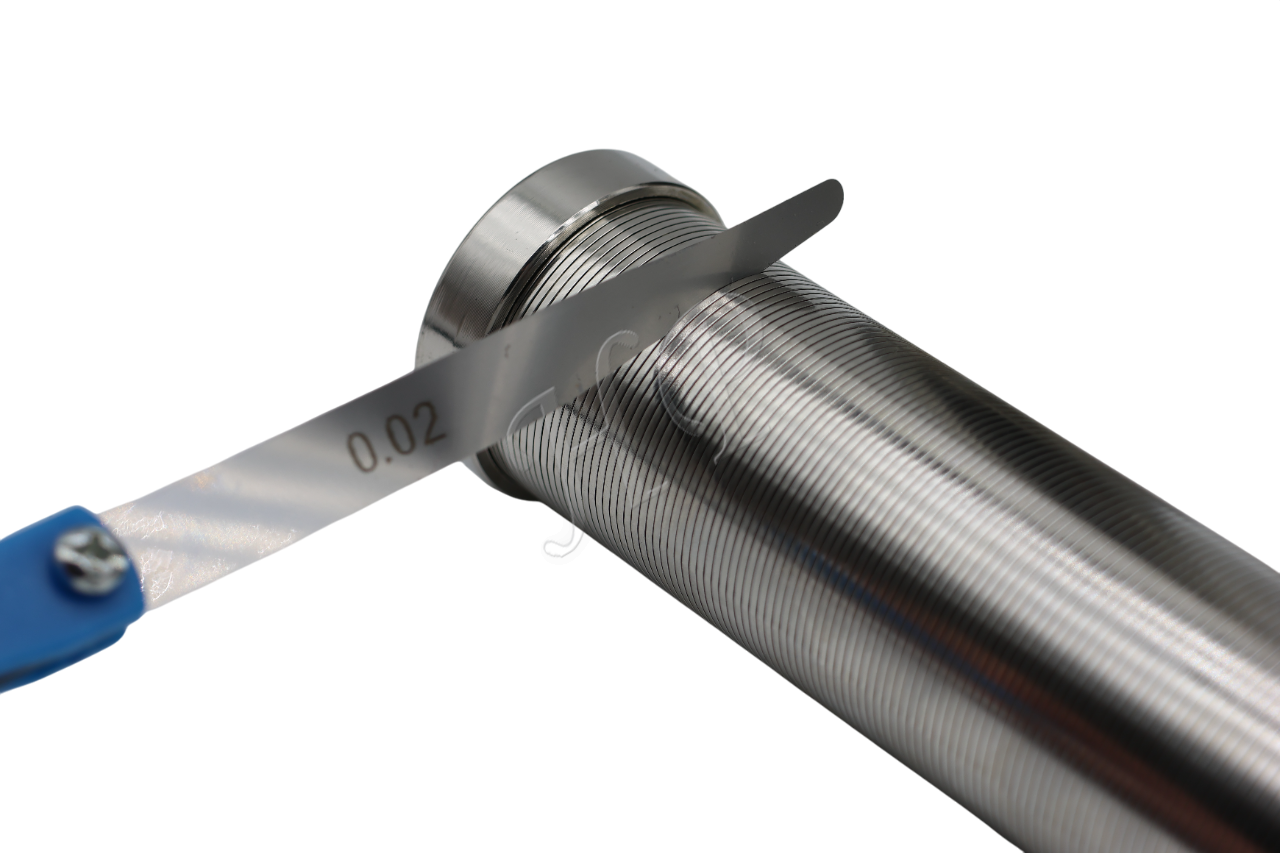

插槽范围：20微米至3000微米（公差：+-5微米）
连接方式：法兰，金属环，交叉连接器，封闭式等
支撑筋：圆丝（Φ2~6mm）、梯形丝。
四、用途
约翰逊筛管主要用于水处理、水井钻探、油井钻探、矿物加工、洗煤厂、污水处理等行业，水、油或气体过滤等过滤设备。

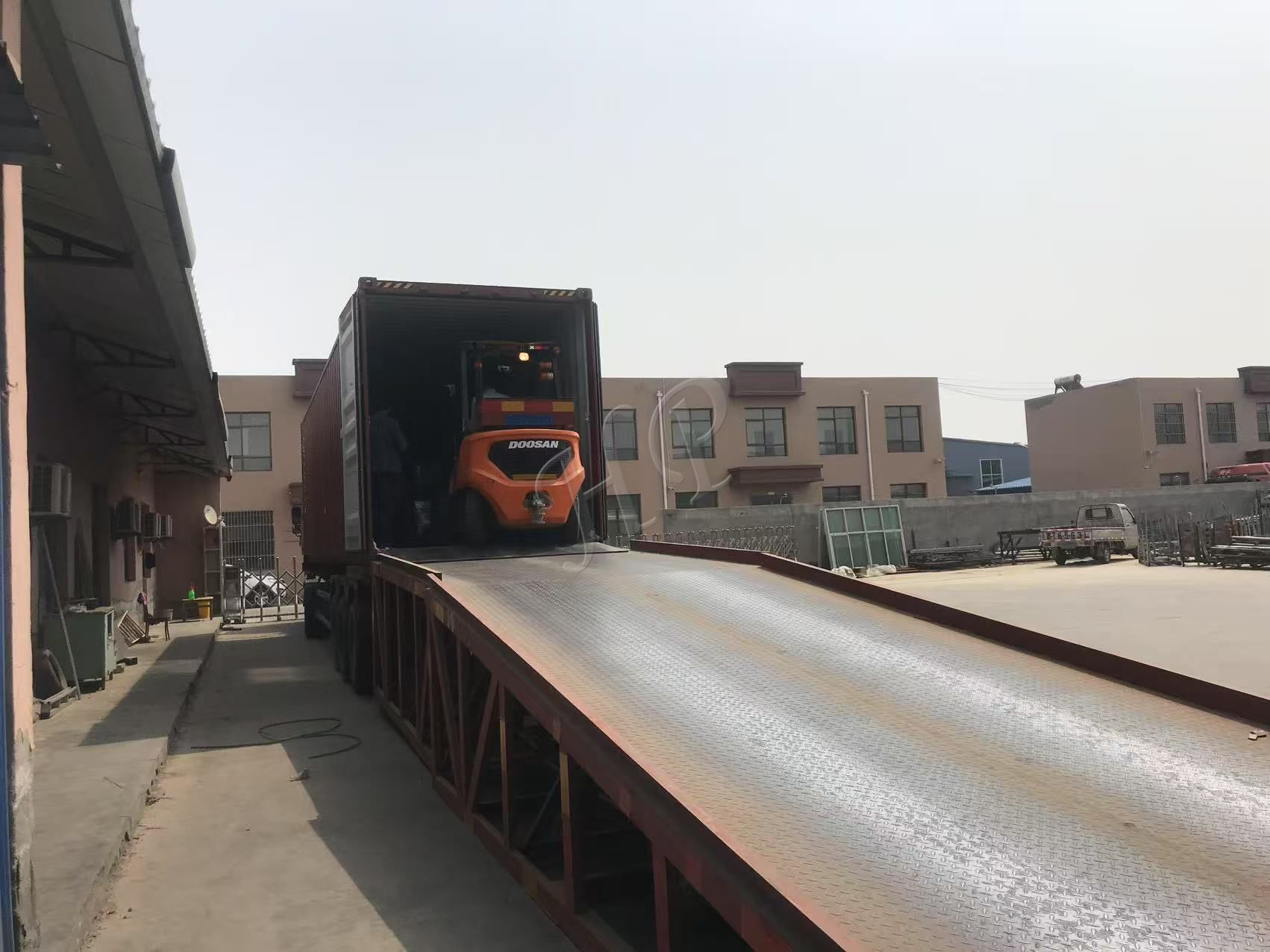

五、运输和包装
